| webadm | 投稿日時: 2011-10-17 0:03 |
Webmaster   登録日: 2004-11-7 居住地: 投稿: 3110 |
Re: FRG-965/9600故障 低周波ノイズが出る症状をもう少し詳しく見てみると

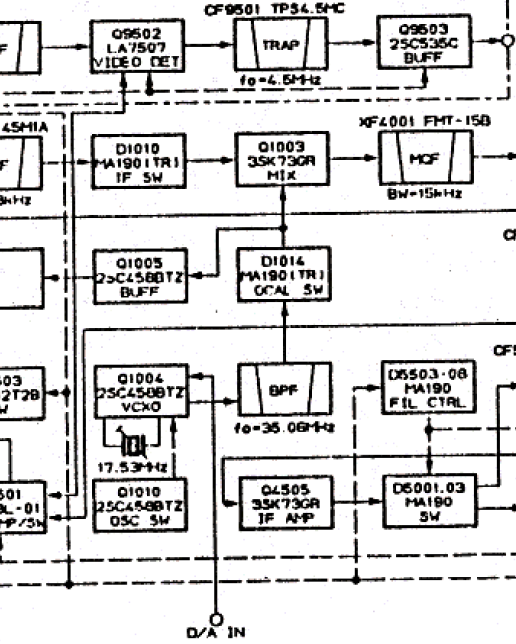

・キャリアが出ていない周波数では症状が出ない ・17.5MHz間隔で症状がでるスプリアスが出ている ２番目があやしい。以前は見られなかった症状だ。 FRG-9600のサービスマニュアルを見ると、動作原理として狭帯域(SSB,AM,narrow FM)モードの際の第二局発(TCXO)の源発振水晶17.53MHzとぴったり一致する。本来は二逓倍した35.06MHzだけがBPFで取り出しているはずだが、それ以外も出てきているということになる。  どうやら原因は第二局発回路にありそうである。 問題の部分がすぐに確認できる位置にあるかどうかサービスマニュアルを見て調べてみよう。 P.S どうやら第二局発はFront End Unit(シールドケースに収まったチューナーモジュール）内らしい...orz |
